Acoplamento Flexível Ranhurado (Grooved): A Revolução Segura, Rápida e Econômica para Suas Tubulações!

Cansado de processos de união de tubos demorados, complexos e que exigem mão de obra especializada como solda ou rosqueamento? O Acoplamento Flexível Ranhurado (Sistema Grooved) é a solução definitiva que moderniza suas instalações, oferecendo uma montagem incrivelmente mais prática, até 3 a 6 vezes mais rápida que os métodos tradicionais, resultando em economia significativa de tempo e custos.

Por que escolher o Acoplamento Flexível Ranhurado?

• Velocidade e Praticidade Imbatíveis: A montagem do sistema ranhurado (Grooved) é surpreendentemente simples, necessitando apenas de um par de parafusos, porcas e uma chave inglesa por acoplamento. Esqueça a necessidade de soldadores qualificados, máquinas de rosquear ou licenças especiais para trabalhos a quente. Especificamente, o acoplamento flexível pode ser montado de 3 a 4 vezes mais rápido.
• Flexibilidade Inteligente: Este acoplamento é projetado para absorver e compensar movimentações angulares ou axiais, desalinhamentos e vibrações da tubulação. Isso é crucial para proteger a integridade do sistema contra tensões térmicas, ruídos e, fundamentalmente, oferecer maior segurança e resistência em caso de tremores sísmicos.
• Economia e Segurança Certificadas: Além da drástica redução nos custos de instalação e mão de obra, o sistema Grooved é reconhecido mundialmente por sua segurança e confiabilidade. Nossos acoplamentos possuem certificações internacionais de prestígio como UL (Underwriters Laboratories) e FM (Factory Mutual), atestando sua qualidade para aplicações críticas, especialmente em sistemas de combate a incêndio.
• Manutenção Simplificada e Limpa: Necessita realizar manutenção, limpeza, derivação ou ampliação no sistema? Com o sistema ranhurado, basta remover alguns parafusos para acessar a tubulação, sem a sujeira, fumos ou riscos associados à soldagem.
• Versatilidade para Inúmeras Aplicações: Embora seja a escolha número um para redes de combate a incêndio (sprinklers, hidrantes), sua aplicação se estende com a mesma eficiência para:
  • Ar comprimido
  • Água potável e industrial
  • Água gelada (HVAC)
  • Mineração e Metalurgia
  • Processos Industriais diversos
  • Sistemas de Irrigação
  • Construção Civil (todos os tipos de edificações)
  • Indústrias de Papel e Celulose, Têxtil, Química, Farmacêutica
  • Estações de Tratamento de Água e Esgoto (ETA/ETE)
  • Usinas de Etanol e Biodiesel, Energia

A Escolha Inteligente para seu Projeto: Optar pelo Acoplamento Flexível Ranhurado da Segurimax, distribuído pela Fadef Distribuidora, é investir na mais moderna tecnologia de união de tubulações, garantindo um projeto mais rápido, seguro, econômico e com manutenção otimizada. Nosso time de consultores está preparado para lhe oferecer a melhor proposta do Brasil!

Informações Cruciais para Sua Compra (Fadef Distribuidora):

• Compra Online Simplificada: Adquira diretamente em nosso site.
• Nota Fiscal Garantida: Todos os produtos são enviados com Nota Fiscal.
• Consulte as Normas: IMPRESCINDÍVEL! Antes de qualquer aquisição, especialmente para sistemas de incêndio, consulte a Normativa Técnica ATUALIZADA do Corpo de Bombeiros do seu Estado. A adequação do produto é sua responsabilidade.
• Política de Devolução: Não aceitamos trocas ou devoluções por arrependimento, desistência ou compra equivocada. Certifique-se da sua necessidade.
• Termo de Compra: Ao comprar, você confirma a leitura e concordância com todas as condições. Imagens são ilustrativas e descrições podem sofrer alterações.

Descrição Técnica

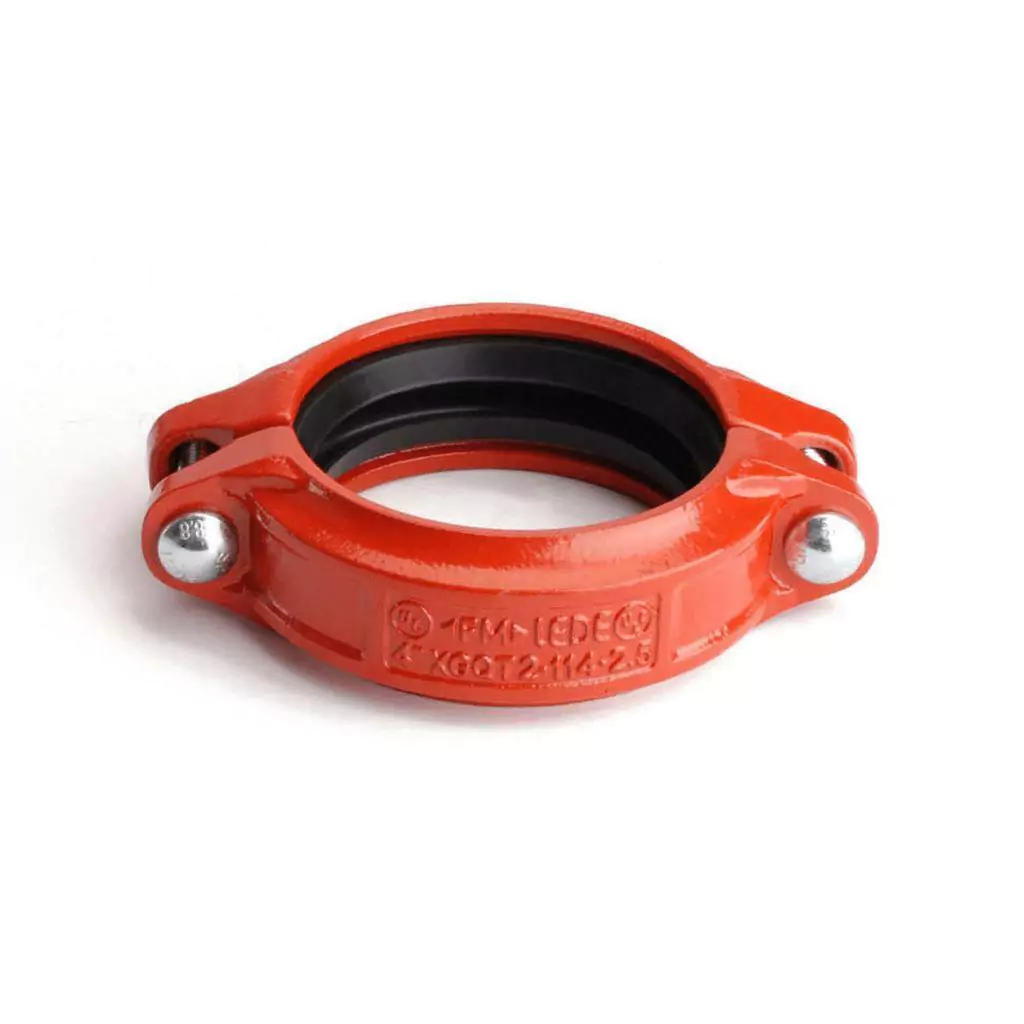

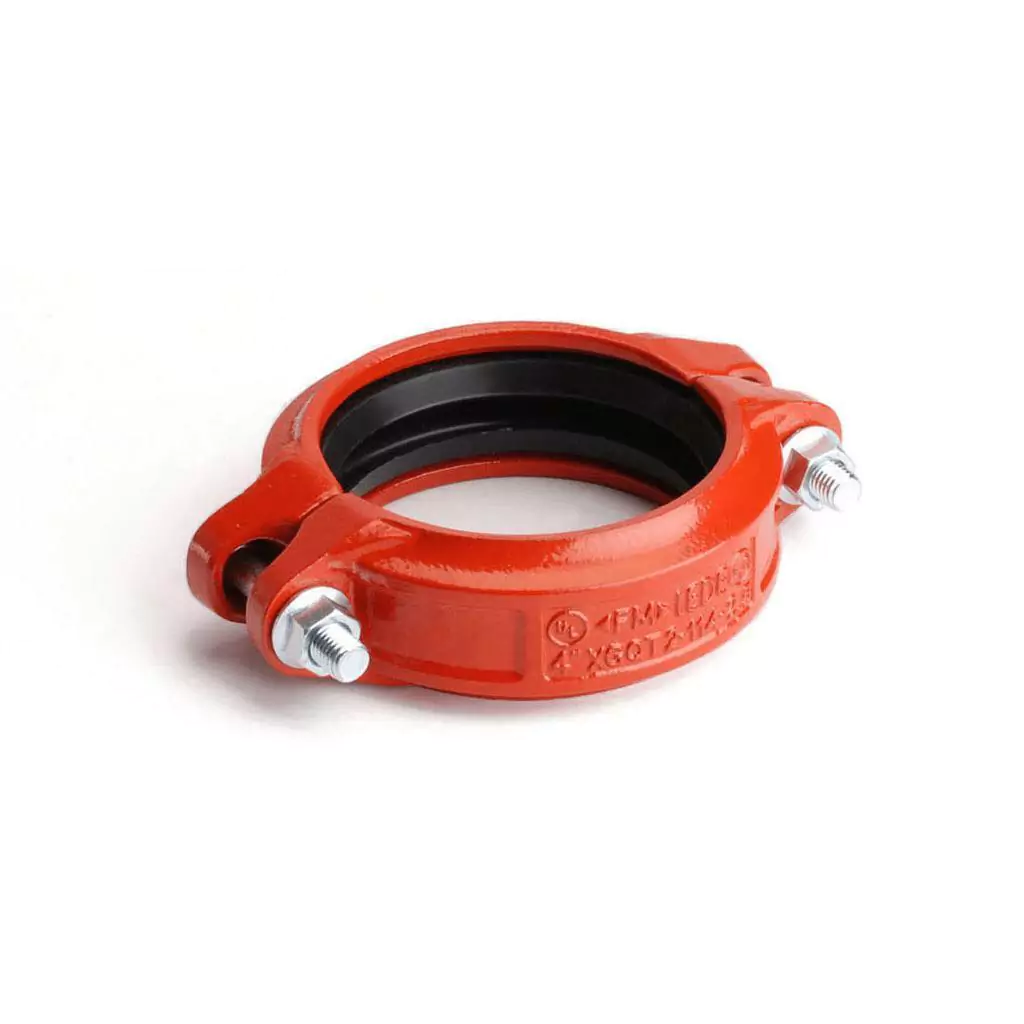

• Produto: Acoplamento Flexível Ranhurado (Grooved Flexible Coupling)
• Princípio de Funcionamento: Conexão mecânica para unir tubos de aço com extremidades ranhuradas (sulcadas), utilizando a pressão interna do fluido para otimizar a vedação. A flexibilidade permite acomodar movimentos e desalinhamentos.
• Componentes Padrão:
  • Segmentos de Acoplamento: 02 (dois) semicorpos fabricados em Ferro Fundido Dúctil ASTM A536, Grade 65-45-12 (ou similar).
  • Anel de Vedação (Gaxeta): 01 (um) em EPDM (Etileno Propileno Dieno Monômero), tipo "C". Recomendado para água fria e quente, alguns produtos químicos diluídos, ar isento de óleo. Temperatura de trabalho típica para EPDM: -34°C a +110°C. Outros materiais como Nitrílica (NBR) podem estar disponíveis para aplicações com óleos e hidrocarbonetos – consultar disponibilidade.
  • Conjunto de Parafusos e Porcas: 02 (dois) conjuntos de parafusos de pescoço ovalado (track bolts) e porcas sextavadas pesadas. Dimensão padrão: M10x55mm. Material: Aço Carbono com tratamento térmico, conforme ASTM A183 ou A449.
• Padrão de Ranhura: Projetado para tubos com ranhuras por laminação (cut groove) ou por conformação a frio (roll groove), de acordo com padrões como ANSI/AWWA C606.
• Compatibilidade de Tubulação:
  • Tubos de aço carbono NBR 5590 (DIN 2440 / BS 1387).
  • Compatível com tubos com ou sem costura, acabamento preto ou galvanizado.
• Pressão Máxima de Trabalho: 20 bar / 300 PSI.
• Diâmetros Disponíveis: Consultar catálogo para a faixa completa de diâmetros nominais (ex: 1" a 12" ou mais).
• Acabamento Superficial dos Segmentos: Pintura eletrostática epóxi na cor vermelha (RAL 3000 - padrão para incêndio) ou outras cores sob consulta.
• Certificações de Qualidade: Possui certificações UL Listed e FM Approved (verificar a aplicação para o código específico do produto e diâmetro). Estas certificações atestam a conformidade com rigorosos padrões de desempenho e segurança para sistemas de proteção contra incêndio.
• Normas de Referência (Sistema):
  • ASTM A536: Especificação para ferro dúctil.
  • AWWA C606: Padrão para juntas ranhuradas e de ressalto.
  • NBR 5590: Norma brasileira para tubos de aço carbono para usos comuns na condução de fluidos.
  • NFPA 13: Norma para instalação de sistemas de sprinklers (onde estes acoplamentos são amplamente utilizados e devem atender aos requisitos).
• Vantagens Técnicas Adicionais:
  • Acomodação de expansão e contração térmica da tubulação.
  • Redução de transmissão de ruído e vibração.
  • Facilidade de inspeção visual da junta.
