Extintor de incêndio: Equipamento de segurança de formato cilíndrico, dotado de agente extintor
(produto utilizado para apagar o fogo) à base de Pó Químico Seco, Água, Gás Carbônico, Espuma Mecânica ou Gases Halogenados.
Os extintores são fabricados respeitando rigorosamente as normas da A.B.N. T (Associação Brasileira
de Normas Técnicas). Temos assim a N.B.R (Norma Brasileira) para extintores e seus componentes. Seguem
abaixo as normas que relacionam os extintores de maior uso:
Extintores portáteis: NBR – 15808: 2017 (Todos).
Para expelir o agente extintor é preciso pressurizar o extintor com nitrogênio (N2).
Extintores de pressurização direta utilizam gás nitrogênio com alta pureza (99,9%), normalmente utilizado nos extintores com carga de Pó Químico, carga d’Água e com carga de halogenados.
Os extintores fabricados pela Indústria Metalúrgica Caieiras LTDA são certificados de acordo com a L.M.C. (Licença para uso da Marca de Conformidade) nº 05899- B.R.T.U.V.
Os extintores fabricados pela Indústria Metalúrgica Caieiras, tem prazo de garantia de 1 (um) ano, quanto a
qualquer defeito de fabricação, desde que seja constatado e comprovado em sua plenitude.
Quando o extintor completar 1 (um) ano de fabricação, deve se fazer a manutenção para avaliar se é
necessária a troca do agente extintor e seus componentes, conforme a necessidade.
Sempre é necessário fazer a inspeção técnica, que consiste em examinar periodicamente o extintor com a finalidade de verificar se o mesmo permanece em condições de uso, quanto ao seu aspecto e componentes externos, conforme listagem abaixo:
Mangueira: Não deve estar com rachaduras, ressecamento e estrangulamento. O bocal de saída deve estar desobstruído.
Lacre: Este não deve estar rompido.
Manômetro: deve estar com indicador na faixa verde.
Rótulo: Não estar rasgado ou apagado, omitindo informações ao usuário.
Pintura: Se está perfeita, e no visual geral não deve apresentar indícios de ferrugem, amassamentos ou sinais de queimaduras em qualquer componente.
A – RECEPIENTE:
- Fabricado em chapa de aço carbono fina frio SAE 1006 ou 1008 (tais chapas possuem características
similares, conforme descrito na norma NBR 5915). Fabricante: CSN e Usiminas
- Bitola 19 com aproximadamente 1,06 mm +- 0,10 mm de espessura, fundo e cúpula.
- Diâmetro interno 134 mm, com tolerância de +/- 2,0 mm
- Rosca do orifício de carregamento M-30 x 1,5 mm
- Volume Hidráulico 4.140 ml com tolerância +/- 100 ml.
- Pressão de carregamento 1.0Mpa
- Fabricado pela Indústria Metalúrgica Caieiras Ltda.
Processo de fabricação:
- É estampado em prensa excêntrica, o fundo e a Cúpula vazada, para que se possa soldar o orifício de
carregamento.
- Corta-se a chapa em guilhotina, na medida 310 x 425 mm, punciona-se através de prensa
hidropneumática com numerador automático: “I” de INMETRO, Código do Projeto, Logotipo da empresa,
numero de serie de fabricação, capacidade nominal, agente extintor e a norma de fabricação.
- Passa-se a mesma na calandra executa-se a solda longitudinal formando um recipiente cilíndrico o qual é
trabalhado na frizadeira, e em seguida solda-se o fundo e cúpula com o orifício de carregamento.
- Executam-se os testes de pressão pneumática e de estanqueidade, em seguida é limpo e desengraxado
para que se possa ser pintado com tinta a pó tipo híbrido na cor vermelha.
- Carrega-se o extintor com 4 Kg de pó químico e o mesmo é fechado, com o conjunto válvula, tubo sifão e
manômetro.
- Pressuriza-se com nitrogênio à pressão de 1.0 Mpa, em seguida são colocados o selo, o rotulo e o lacre
plástico.
OBS.: Solda utilizada tipo Mig
ATENÇÂO: A pressão de carregamento deve ser determinada obrigatoriamente no regulador de
pressão existente na saída do cilindro do nitrogênio.
Nunca use como único parâmetro de pressão o manômetro original do extintor.

B – AGENTE EXTINTOR – PÓ PARA EXTINÇÃO DE INCÊNDIO CLASSE BC:
- Fabricante:
Acepex Acessórios para Extintores Ltda.
Código: PO-1061
- Pó químico para extinção de incêndio com teor ≥ (maior ou igual) a 90% de bicarbonato de sódio.
- Ensaiado conforme norma NBR 9695 (analise química, física e granulométrica) e em conformidade com a
Portaria 433 de setembro de 2015.
C – VÁLVULA DE DESCARGA
Fabricante:
Acepex Acessórios para Extintores Ltda.
Modelo M30 Código VA-1055.
Ita Indústria Ltda
Modelo VP-4 Código 3.4.50.00.510.
D – SUBCONJUNTO MANGUEIRA DE DESCARGA
- Fabricante:
Acepex Acessórios para Extintores Ltda.
Código: MP-1001-A (Em PVC) MB-1020 e MB-1021 (Em Borracha)
- Fabricada em PVC ou borracha, comprimento total mangueira de 400 mm +- 10 mm, diâmetro interno
medindo entre 11 à 13 mm +/- 0,5 mm.
- Terminais feitos com materiais não ferrosos (metal e plástico), luvas de aperto em alumínio ou chapa
bicromatizada, terminal Sextavado: Rosca M14 x 1,5 mm e bocal de saída com diâmetro interno medindo
7 mm +- 0,2 mm.
E- MANÔMETRO (Indicador de pressão)
- Fabricante:
Fabrica Nacional de Manômetros Ltda. Código Nº 000362 – 1.0 Mpa.
Kidde Brasil Ltda – Código Nº 200937 – 1.0 Mpa
Vinigás Indústria e Comércio de componentes para gás Ltda – Código Nº 1187 – 1.0 Mpa.
F – DADOS DE DESEMPENHO
- Tempo de descarga maior que 8 segundos
- Rendimento na posição vertical acima de 85%
Características Técnicas do Projeto MC4BC:
Capacidade Peso Líquido 4Kg (Kilogramas)
Tolerância do peso de pó quimico + ou - 3% (Mais ou menos três por cento)
Peso Completo 5.800 g + ou – 500 g (gramas)
Espessura da chapa 1,06 mm +- 0,10 mm (milímetros)
Diâmetro Interno 134 mm mais ou menos 2 mm (+ou-2 milimetros)
Diâmetro Externo 136 mais ou menos 2 mm (+ou-2 milimetros)
Altura Nominal +/- 10 mm 430 mm +ou – 10mm (+ou- 10 milímetros)
Altura do Recipiente 330mm +ou – 10mm (+ou-10 milímetros)
Volume hidráulico 4.140 ml (mililitros)
Variação do volume hidráulico 100 ml (mililitros)
Pressão de Trabalho 1.0 Mpa (1 megapascal)
Tempo de Descarga Aprox. 20 seg. (16 Segundos)
Indicado para Classe de Fogo BC
Capacidade Extintora 20-BC
Comprimento do tubo sifão 297 mm +ou- 3 mm (milímetros)
Comprimento da mangueira (completa) 400mm (Milímetros)
Variação da mangueira (completa) ±10mm (Mais ou menos dez milímetros)
Obs: Capacidade extintora é a proporção ou a quantidade de fogo, que um extintor consegue apagar.
Fogos (B) Líquidos inflamáveis e (C) Eletricidade.

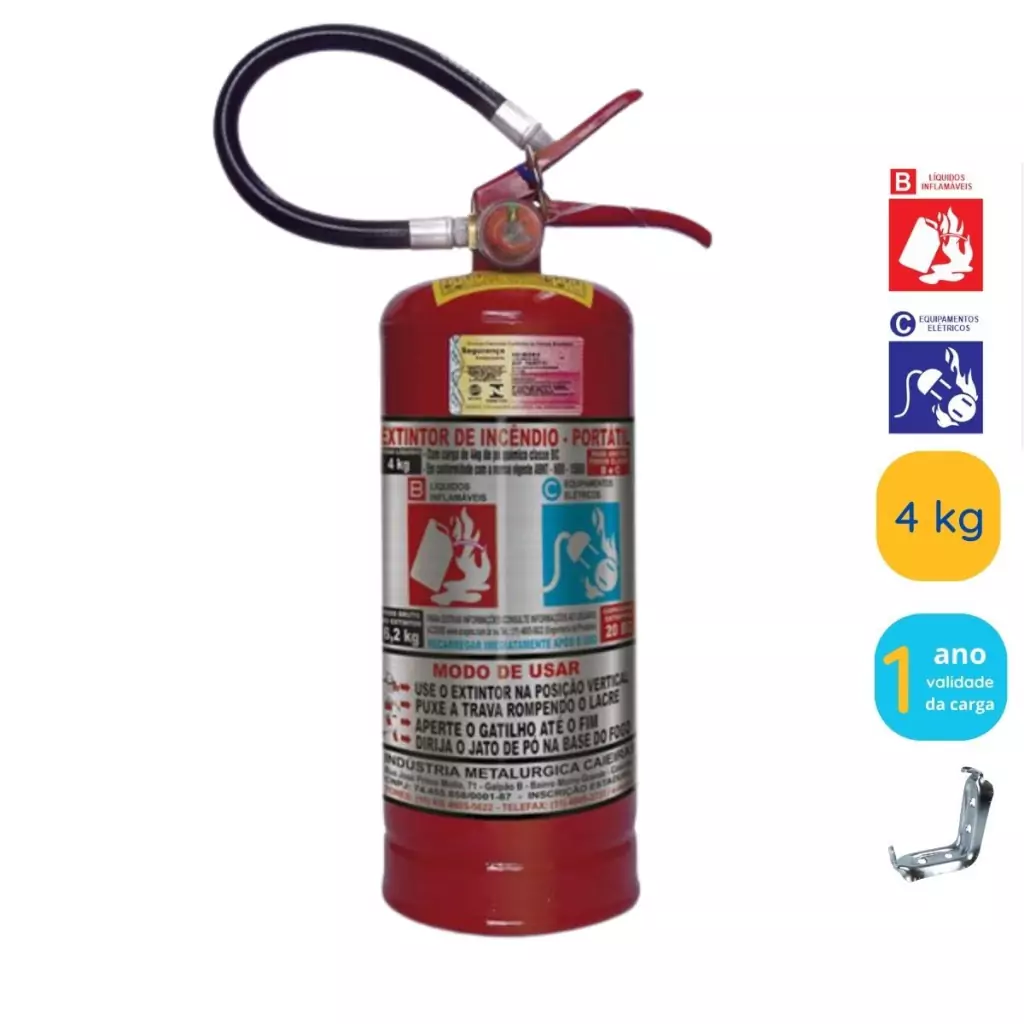

Pó BC - 4kg (20BC)

Código do Produto: MC-4BC
Capacidade Extintora: 20-BC
Material: Pó
Carga: 4 kg
Pressurização: Direta
Tempo de Descarga: 10 Seg.
Norma:  NBR 15808

Informações Adicionais
Modelo: MC4BC
Código Projeto: MC4BC
Carga nominal: 4 Kg
PNC: 1,0 MPa
Agente extintor¹: Pó Químico BC
Produto inibidor²: Bicarbonato de Sódio
Teor de produto inibido: 90%.
Capacidade extintora: 20-BC
Certificadora: TÜV NORD Brasil
N° Certificado: TNBR-26173

ATENÇÃO: Agente Extintor, Classe de Fogo, Capacidade Extintora, Opções de Carga e Quantidade são estipulados única e exclusivamente pelo Corpo de Bombeiros de seu Estado de acordo com a classificação de risco do imóvel.  Consulte a documentação expedida pelo Corpo de Bombeiros antes de efetuar a cotação ou compra. Não aceitamos troca ou devolução por arrependimento, desistência ou compra errada. Produto comercializado exclusivamente para Pessoa Jurídica.

"Sempre consulte a Normativa Técnica do Corpo de Bombeiros do seu Estado."
"Preencha corretamente os dados para emissão da Nota Fiscal para não perder a garantia do fabricante."

ATENÇÃO: ONU 1044, Extintor de incêndio, contendo gás comprimido, subclasse 2.2, GE N/A, declaro que os produtos perigosos estão adequadamente classificados, embalados, identificados e estivados para suportar os riscos das operações de transportes e que atendem as exigências da regulamentação.
